Plan de perçage Contre-Lame Boulonnée
Informations générales
Dossier client
Client
Machine
Contact
E-mail
Téléphone
Pour information – Références type de fraisage
Référence TFCC
Cote en mm
TFCC 5/8”
15.87 mm
TFCC 3/4”
19.05 mm
TFCC 7/8”
22.22 mm
TFCC 1”
25.40 mm
TFCC 1”1/4
31.75 mm
Répartition des perçages
Nombre de trous total
Nombre de trous sur centrale
Nombre de trous sur chaque lame extérieure
Type de demande
Qualité acier
400 HB – Standard
250 HB – Sur commande
500 HB – Sur commande
Type de fraisage
TFCC (Collet carré)
TFHC (Hexagonale creuse)
Diamètre vis (pouce ou mm)
Commentaires
Schéma de répartition
Dimensions principales
(toutes les cotes en mm)

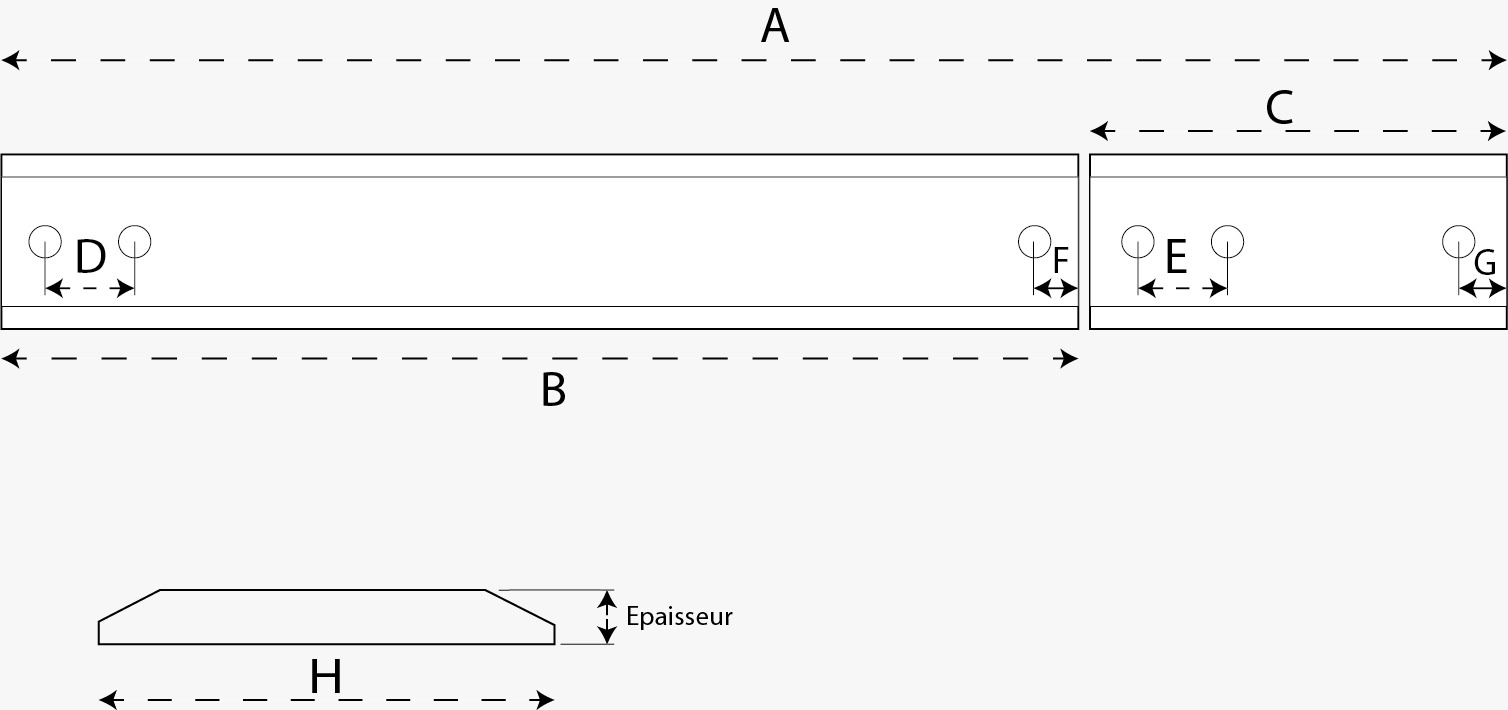

A – Longueur totale des trois parties montées sur le godet (avec espacement éventuel)
B – Lame centrale
C – Lames extérieures
Espacement entre lames
D – Entraxe trous lame centrale
E – Entraxe trous lames ext.
F – Départ premier trou lame centrale
G – Départ premier trou lame ext.
H – Largeur / section
Épaisseur
